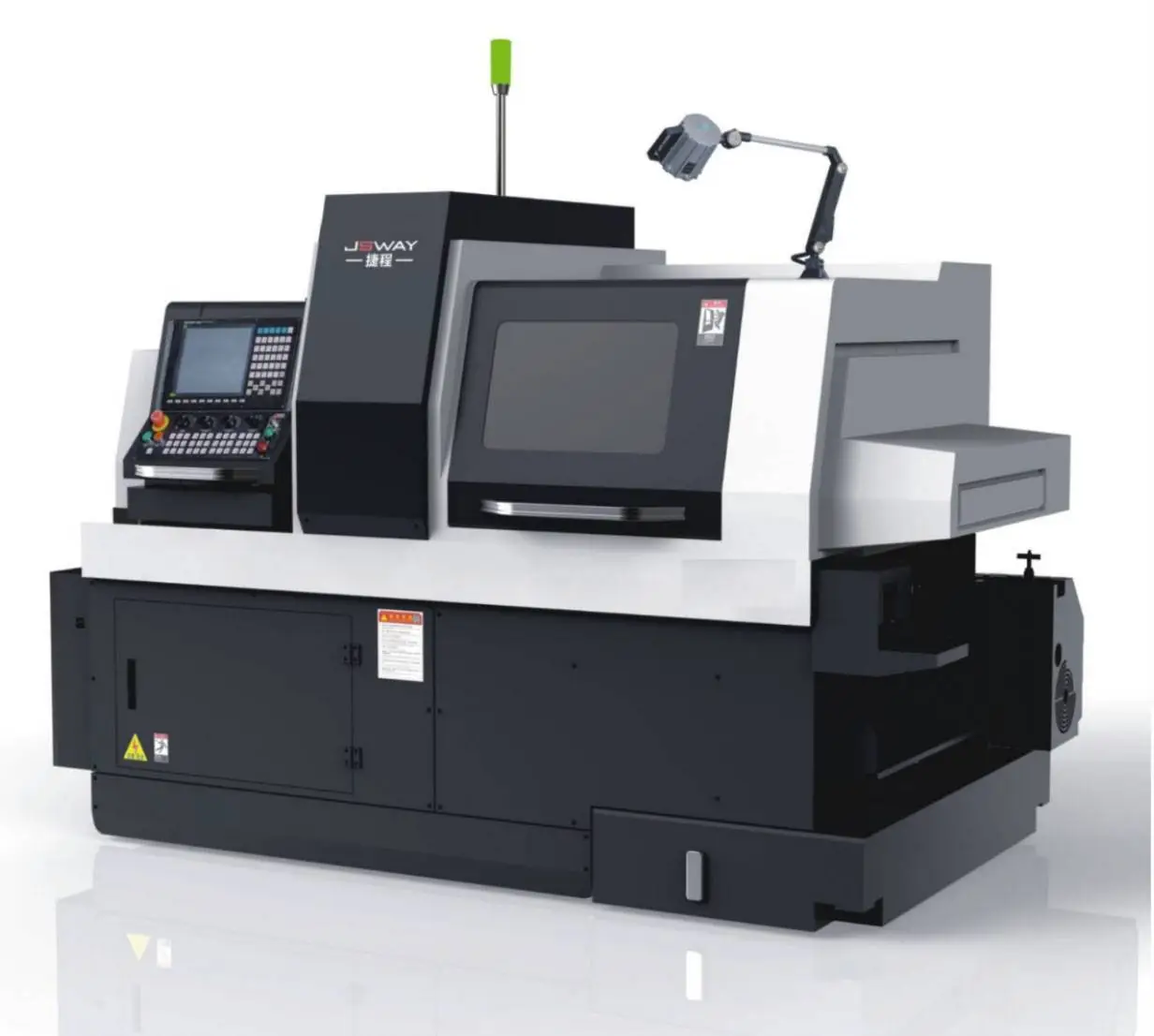

Torno suizo JSWAY de 6 ejes A256, husillo mecánico, torno suizo Cnc
torno suizo de 6 ejes
está diseñado para el mecanizado en volumen de aluminio, acero, hierro fundido y materiales de modelismo. Utiliza un exclusivo cabezal de fresado de 3 ejes para permitir el mecanizado CNC simultáneo de 6 ejes que reduce los tiempos de producción hasta en un 75 %.
Ventaja:
Alta precisión, vida duradera, estable, alta eficiencia, operación simple, fácil mantenimiento
Este tipo de torno suizo de 6 ejes tiene la función compuesta de torneado y fresado, especialmente adecuado para grandes cantidades, variedades múltiples y tareas de mecanizado de alta precisión de ejes delgados y piezas giratorias pequeñas y complejas. La máquina de torno de 6 ejes es ampliamente utilizada en comunicaciones, refrigeración, instrumentos ópticos, electrodomésticos, aeroespacial, automóviles, motocicletas, electrónica, motores especiales, relojes... etc.
| Modelo No. | A256 | |
| tipo estructural | Tipo de herramienta horizontal | |
| Sistema operativo | FANUC o SYNTEC | |
| AXES | X1Y1Z1 + X2Y2Z2 | |
| Velocidad de avance rápido (M/min) | Eje X 24, otros 30 | |
| capacidad de procesamiento | El diámetro de la barra sostenida por el husillo (MM) | 5-25 |
| Diámetro máximo de perforación del husillo (MM) | 10 | |
| Diámetro máximo de roscado del husillo (M) | M8 | |
| El diámetro de la barra sostenida por el subhusillo (MM) | 5-25 | |
| Diámetro máximo de perforación del subhusillo (MM) | 8 | |
| Diámetro máximo de roscado del subhusillo (M) | M6 | |
| Diámetro máximo de perforación del cabezal de fresado lateral (MM) | 10 | |
| Diámetro máximo de roscado del cabezal de fresado lateral (M) | M8 | |
| Huso | Potencia del husillo (KW) |
FANUC 3.7-5.5
SYNTEC 4.4 |
| Potencia del subhusillo (KW) |
FANUC 3.7-5.5
SYNTEC 4.4 | |
| Velocidad máxima del husillo (RPM) | 6000 | |
| Mesa de husillo | Carrera del casquillo guía móvil del varillaje del husillo (MM) | 220 |
| movimiento máximo | Sin casquillo guía (opcional, MM) | 360 |
| Herramientas | Cantidad de herramientas de torneado (piezas) | 16x16MM, 7 piezas |
| Herramienta eléctrica lateral (piezas) | ER20,5 piezas | |
| Herramienta de extremo del husillo (piezas) |
herramientas fijas ER16,4 piezas +
herramientas eléctricas ER20, 3 piezas | |
| Herramienta de cara final del subhusillo (piezas) |
herramientas fijas ER16,5 piezas +
herramientas eléctricas ER16,8 piezas | |
| Herramienta lateral del subhusillo | N | |
| Cantidad total de herramientas | 32 | |
| Velocidad máxima del cabezal de potencia (RPM) | 5500 | |
| Otros | Tamaño (LWH, aproximado, MM） | 2700x1450x1800 |
| Peso (aproximado, KG) | 3700 | |
| Configuración opcional | Función de compensación térmica | Y |
| Función automática de rotura de virutas | Y | |
