Máquina herramienta CNC Guangdong JSWAY Co., Ltd. desde el 2004.
Centros de mecanizado CNC Son máquinas herramienta sofisticadas con automatización integrada, mecanizado compuesto, versatilidad y alta velocidad. El Centro de mecanizado vertical VMC es una máquina versátil y robusta que maneja operaciones de mecanizado complejas. Los modelos avanzados de centros de mecanizado verticales CNC cuentan con una tecnología sofisticada que permite mecanizar piezas con las tolerancias más estrictas. Además, mejora el tiempo de actividad y, por lo general, se puede personalizar para cumplir con las especificaciones de su pieza. Los centros de máquinas verticales de 4/5 ejes tienen alta velocidad y ofrecen una calidad excelente.
parámetro de la máquina
El centro de mecanizado vertical CNC se puede aplicar en industrias de fabricación de maquinaria con requisitos de alta precisión y producción en masa, como la aeroespacial, automotriz, instrumentación, ligera y textil, electrónica y eléctrica, fabricación de moldes, productos militares, artesanías, etc. El centro de mecanizado vertical es adecuado para procesar piezas de trabajo con formas complejas y alta precisión. & precisión y múltiples procedimientos.
Ventajas del VMC (Centro de Mecanizado Vertical)
El diseño estructural de VMC permite una visibilidad mucho mejor mientras se trabaja en estas máquinas. El diseño puede hacer que los operadores sean mucho más fáciles de captar y evitar posibles problemas durante el proceso de fresado. Los controles CNC fáciles de usar simplifican la programación y el diseño de la máquina facilita la fijación de las piezas de trabajo; por lo tanto, los operadores dedicarían menos tiempo a la configuración y programación.
En comparación con otros tipos de centros de mecanizado, como los centros de mecanizado horizontales, los centros de mecanizado verticales ocupan sólo aproximadamente 1/3 del espacio del piso. Debido a que VMC puede ahorrar mucho espacio, el centro de mecanizado vertical CNC es ideal para pequeñas empresas.
La alta productividad se refiere a realizar el trabajo en el menor tiempo posible sin sacrificar la calidad y con el mínimo uso de recursos. La integración de la automatización aumenta la productividad de un VMC al desacoplar los procedimientos de configuración del proceso de mecanizado a través de la automatización.
En comparación con el centro de mecanizado horizontal, el centro de mecanizado vertical es mucho más económico. La inversión inicial es menor que la horizontal y además podrás ahorrar costes en tu producción.
En comparación con el centro de mecanizado horizontal, el centro de mecanizado vertical es mucho más económico. La inversión inicial es menor que la horizontal y además podrás ahorrar costes en tu producción.
PARAMETER | |||

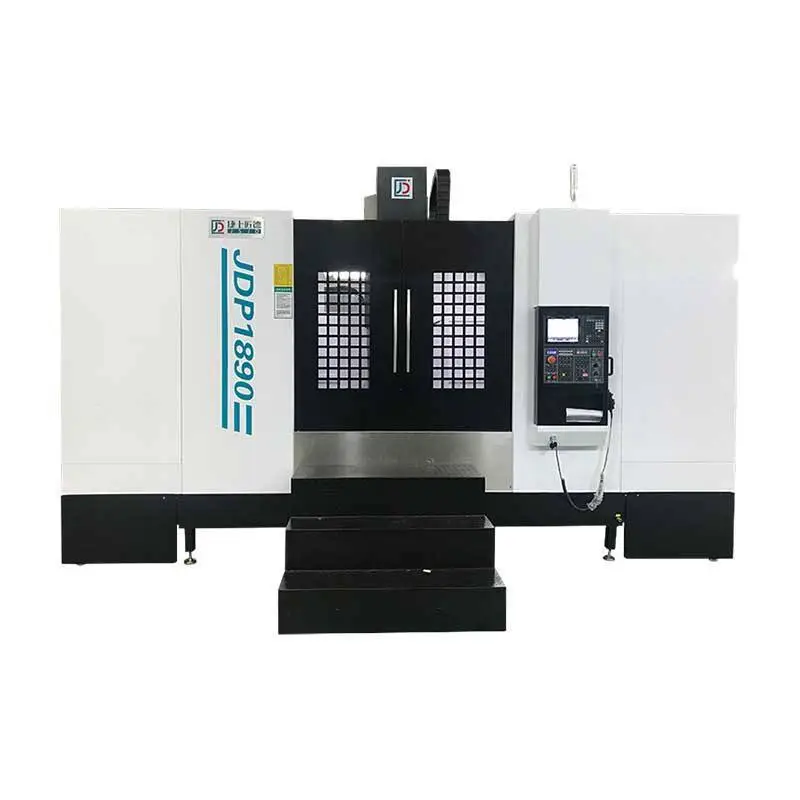

| MODEL | UNIT | JDP1890 | |
CONTROLLER | NC | SET | MITSUBICHI/FANUC |
| TOTAL AXIS | AXIS | 3 | |
TABLE | TABLE SIZE | MM | 1050*500 |
| TABLE LOAD | KG | 700 | |
| T-SLOT | MM | 5-18*90 | |
TRAVEL | X AXIS | MM | 800 |
| Y AXIS | MM | 500 | |
| Z AXIS | MM | 500 | |
SPINDLE | SPINDLE TAPPER | MM | BT40 |
| MAX.SPINDLE SPEED | RPM/MIN | 8000/10000 | |
| SPINDLE DRIVEN TYPE | TYPE | tipo de cinturón | |
| SPINDLE CENTER TO MACHINE SPINE | MM | 525 | |
| SPINDLE END FACE TO TABLE | MM | 135-635 | |
GUIDE RAIL | X/Y/Z AXIS BALL SCREW | MM | 4010/4010/4010 |
| X/Y/Z AXIS GUIDE RAIL | BOX RAIL | ||
MOTOR | X/Y/Z AXIS MOTOR CONNECT TYPE | TYPE | directo |
| SPINDLE MOTOR | KW | 7.5 | |
| X/Y/Z AXIS SERVO MOTOR | KW | 3/3/3 | |
| COOLANT PUMP MOTOR | W | 750W | |
FEEDING RATE | X/Y/Z WORKING RATE | M/MIN | 10/10/10 |
| X/Y/Z RAPID SPEED | M/MIN | 15/15/15 | |
POWER/AIR PRESSURE | AIR PRESSURE | KG/CM² | 6kg/cm² |
| POWER SUPPLY | kvá | 20kvá | |
ACCURACY | POSITIONING ACCURACY | MM | ±0.005/300 |
| REPOSITIONING ACCURACY | MM | ±0.005/300 | |
SPEC | NET WEIGHT | T | 5 |
| DEMENSION | MM | 2500*2400*2700 | |
