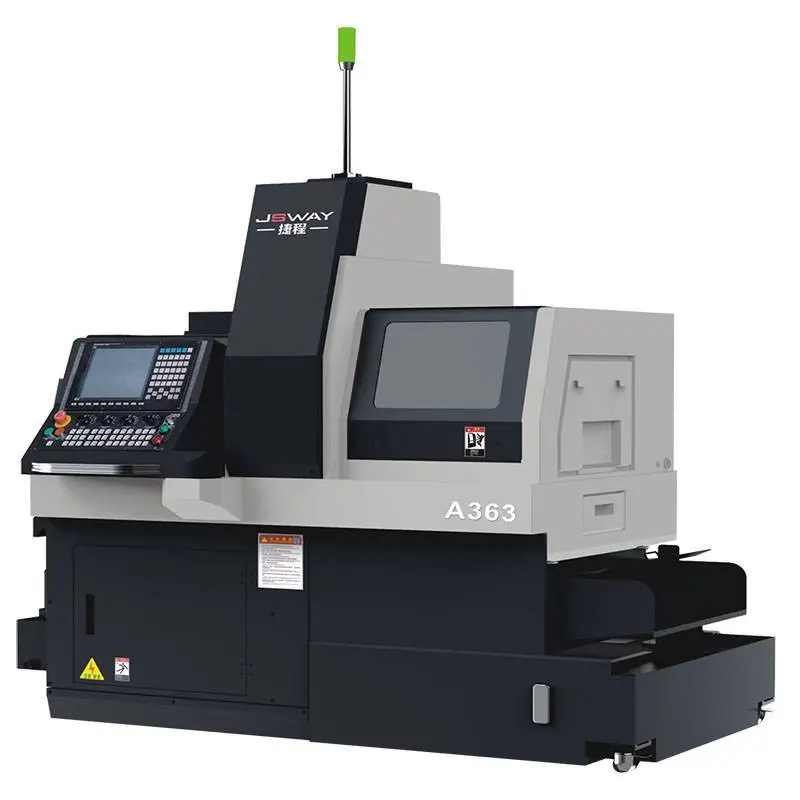

Torno automático tipo suizo JSWAY A363
Torno automático tipo suizo Es un tipo de torno automático de un solo husillo. torno cnc suizo Se utiliza para fabricar piezas delgadas.
Principio de funcionamiento del torno automático tipo suizo.
En el cabezal, el movimiento deslizante lo inicia la leva de la correa que está unida al árbol de levas. De esta forma se obtiene el avance longitudinal. Hay un cepillo redondo duro en el cabezal o soporte de la herramienta que ayuda a guiar la barra. El soporte de herramientas consta de cinco herramientas de corte de un solo punto para realizar múltiples operaciones.
En el soporte de herramientas, la barra de torno suizo Se hace pasar radialmente a través de las herramientas de corte. Después de que se realiza el deslizamiento del cabezal y el avance longitudinal, todas las herramientas en el cabezal de la herramienta comienzan a retirar el material de la barra. Estas herramientas pueden someterse a múltiples operaciones al mismo tiempo.
Las operaciones de corte, como el torneado y el cultivo, se realizan principalmente con herramientas en una configuración horizontal. Las herramientas en la configuración vertical pueden realizar otras operaciones como socavar, biselar, moletear y cortar. El cabezal vuelve a su posición original una vez finalizado el proceso de mecanizado.
Ventajas principales del producto
1.El husillo principal utiliza un husillo mecánico, por lo que proporciona energía a la barra de gran diámetro. Puede tener cortes pesados
parámetro de la máquina
PARAMETER | |||
A363-5/A363-6 | |||
CONTROLLER | Sistema | Sintec | Sintec |
velocidad rápida | 36 m/min (X: 24 m/min) | 36 m/min (X: 24 m/min) | |
PROCESSING RANGE
| diámetro de sujeción del husillo | 7-35mm | 7-35mm |
longitud del material de alimentación única | 170milímetro | 170milímetro | |
diámetro máximo de perforación del husillo | 14milímetro | 14milímetro | |
diámetro máximo de roscado del husillo | M8*P1.25 | M8*P1.25 | |
Diámetro máximo del orificio de perforación lateral | 10milímetro | 10milímetro | |
SPINDLE
| S1 potencia del husillo | 4.4KW | 4.4KW |
Velocidad máxima S1 | 6000rpm | 6000rpm | |
C1 indexación | 0.015° | 0.015° | |
husillo a través del agujero | 36milímetro | 36milímetro | |
SPINDLE TABLE STROKE | manga fija | 170milímetro | 170milímetro |
manga móvil | 170milímetro | 170milímetro | |
TOOLS | herramientas de corte | 6 herramientas 12*12 o 5 herramientas 16*16 (opcional) | 6 herramientas 12*12 o 5 herramientas 16*16(opcional) |
Herramientas eléctricas laterales S3 | 5 herramienta viva ER16 | 5 herramienta viva ER16 | |
Herramientas eléctricas laterales S3 Velocidad máxima. | 6000rpm | 6000rpm | |
potencia del motor S3 | 1.0KW | 1.0KW | |
Herramientas frontales S5 | / | 5 fijos ER16+3 móviles (opcional) | |
Diámetro máximo de perforación S5 | / | 10milímetro | |
S5 Máximo diámetro de roscado | / | M8*P1.25 | |
Herramientas laterales S5 Velocidad máxima | / | 6000rpm | |
potencia del motor S5 | / | 1.0KW | |
POWER | Servomotor Y1 Z1 | 0.8KW | 0.8KW |
servomotor X1 | 1.3KW | 1.3KW | |
DIMENSION | Tamaño( Lx Ancho x H ) | 1900*1300*1740milímetro | 1900*1300*1740milímetro |
N.W |
| 3450KG | 3500KG |
Ventaja de fabricación de Jie cheng
◪ Alta potencia, corte rápido y fuerte, multifunción.
◪ Potencia del motor axial XYZ 1300 w, 850 w de servomotor
◪ Tuerca de tornillo para la tuerca.
◪ Paso de tornillo de 12 mm de paso
◪ Placa de arrastre cabezal de potencia velocidad del husillo agudeza 30 mm
◪ Tornillo para vía fija de doble rodamiento
◪ Cabezal de potencia estándar S3 (opcional S4, S5), diversidad funcional
◪ Mecanizado de piezas de 230 mm13 de largo
◪ Máquina herramienta de 4 toneladas
